Аппаратно-программный комплекс радиомониторинга УКВ диапазона частот

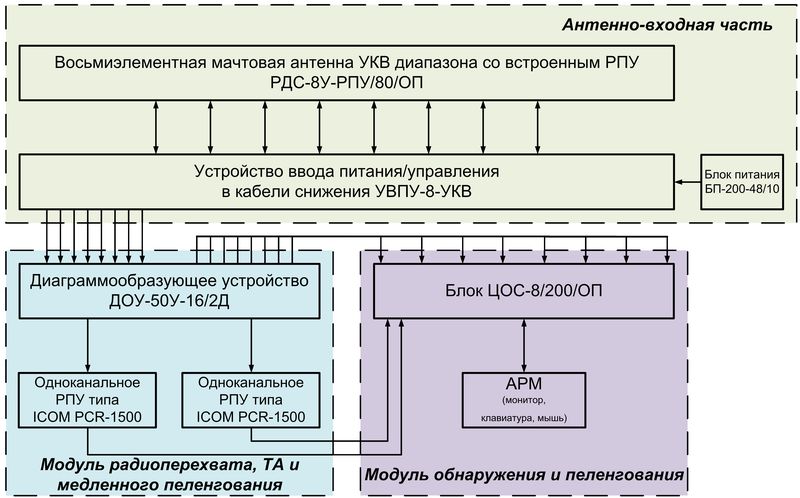

Структурная схема УКВ

НАЗНАЧЕНИЕ
Аппаратно-программный комплекс радиомониторинга УКВ диапазона частот предназначен для поиска, обнаружения, пеленгования радиоперехвата и технического анализа источников УКВ диапазонов частот (20,0…3000,0 МГц), использующих как традиционные виды сигналов (фиксированные частоты), так и сигналы перспективных систем связи с частотно-временным распределением.
ОПИСАНИЕ, ТТХ
АПК обеспечивает:
  • быстрый поиск новых излучений, измерение их параметров, сравнение с базой данных для определения их значимости для проводимых исследований;
  • автоматическое вычисление координат источников радиоизлучений и отображение их местоположения на электронной карте в реальном времени;
  • панорамный анализ во всем рабочем диапазоне частот или на отдельных участках сложной электромагнитной обстановки, адаптацию к окружающей радиообстановке и выявление ее изменений;
  • протоколирование (запись на жесткий диск) загрузки исследуемого диапазона частот в координатах «амплитуда-частота-пеленг-время» в течение длительного времени с привязкой к местоположению комплекса и абсолютному времени на момент регистрации;
  • создание баз данных, пополнение их и сопоставление зарегистрированных данных с эталонами, хранящимися в базе;
  • пеленгование радиоизлучений (длительностью не менее 80 мсек.) с произвольными видами модуляции и шириной спектра;
  • автоматизированный контроль радиотелефонных передач на отдельных участках диапазона и на фиксированных частотах, запись демодулированных сигналов одновременно со служебными параметрами;
  • технический анализ – анализ радиосигналов по ПЧ, демодулированных передач и сигналов, передаваемых на поднесущей, измерение их параметров, определение типа модуляции в режиме реального времени и в режиме отложенного анализа;
  • контроль переговоров работающих радиосредств (выборочный и регулярный), протоколирование и накопление данных для последующего анализа.
СОСТАВ
Антенно-входная часть УКВ диапазона частот (АВЧ УКВ)
Модуль радиоперехвата, технического анализа и медленного пеленгования (МРТАМП)
Модуль обнаружения и пеленгования (МОП)
