Активная штыревая антенна КВ диапазона

ДЕЦИМАЛЬНЫЙ НОМЕР

ЯМИД.464631.003

НАЗНАЧЕНИЕ

Активная штыревая антенна КВ диапазона предназначена для приема и усиления электромагнитных полей в диапазоне частот от 1,5 до 30,0 МГц.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• рабочий диапазон частот - 1,5-30,0 МГц;

• диаграмма направленности антенного элемента - круговая;

• коэффициент усиления - 8,5 дБ;

• уровень собственного шума усилителя, приведенный к его входу в полосе 3 кГц:

            - на частоте 3,0 МГц - 0,11 мкВ;

            - на частоте 6,0 МГц - 0,13 мкВ;

• чувствительность по полю одного АЭ - 1-5мкВ/м;

• неидентичность АЭ по полю по фазе/амплитуде - не более ±2гр/±0,2дБ;

• динамический диапазон усилителя относительно входного сигнала 0 дБ/мкВ по интермодуляционной составляющей 2-го порядка - 90дБ, по интермодуляционной составляющей 3-го порядка - 95дБ;

• потребляемая мощность - не более 4 Вт;

• номинальное сопротивление нагрузки - 50 Ом;

• масса - не более 8,5 кг;

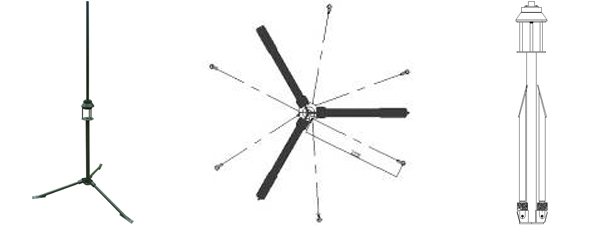

• высота антенны в развернутом состоянии - 2 м, длина противовесов - 4 м, высота мачты с усилителем в транспортном положении - 1053 мм и диаметр -148 мм;

• напряжение питания усилителя - 15В.

СОСТАВ

• луч ЯМИД.301363.001 - 1 шт.;

• усилитель ЯМИД.468732.002 - 1 шт.;

• мачта ЯМИД.301317.002 - 1 шт.;

• противовес ЯМИД.685614.002 - 3 шт.;

• штырь ЯМИД.746725.001 - 3 шт.;

• штырь ЯМИД.746725.002 - 6 шт.

КОМПЛЕКТ ПОСТАВКИ

• Активная штыревая антенна КВ диапазона

• Паспорт
