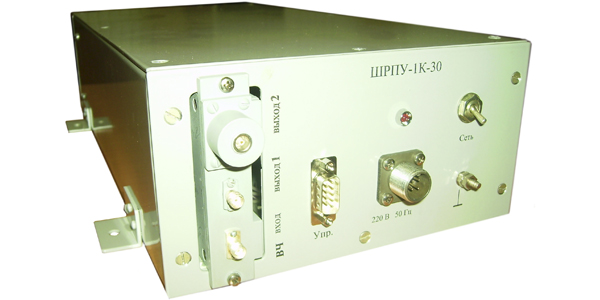

Одноканальное ШРПУ КВ диапазона ШРПУ-1К-30/РПТА

ДЕЦИМАЛЬНЫЙ НОМЕР

ЯМИД.464318.054

НАЗНАЧЕНИЕ

Одноканальное ШРПУ КВ диапазона ШРПУ-1К-30/РПТА предназначено для использования в качестве входного аналогового тракта цифрового РПУ КВ диапазона и обеспечивает усиление, фильтрацию принимаемых сигналов и цифровую регулировку коэффициента усиления для обеспечения оптимальных условий работы Блока ЦОС.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• рабочий диапазон частот - 1,5-30,0 МГц;

• волновое сопротивление – 50 Ом;

• количество каналов – 1 шт;

• полоса одновременного обзора – 30 МГц;

• коэффициент шума – 15 дБ;

• максимальный коэффициент усиления – 20 дБ;

• диапазон регулировки коэффициента усиления (в сторону уменьшения) – 64 дБ;

• шаг регулировки усиления - 2 дБ;

• подавление паразитных сигналов в полосе частот выше 60 МГц - не менее 100 дБ;

• динамический диапазон по интермодуляционным составляющим 2-го и 3-го порядков приведенных ко входу РПУ, равных 1 мкв - 95/100 дБ;

• габаритные размеры - 230х97х394 мм;

• входные разъемы - СР-50-724ФВ;

• выходные разъемы - LEMO серии 00.250;

• разъем питания - 2РМ14Б4Ш1В1;

• разъем управления - розетка DB-9;

• напряжение питания - 220В/50Гц;

• интерфейс управления - RS-232.

КОМПЛЕКТ ПОСТАВКИ

• Одноканальное ШРПУ КВ диапазона ШРПУ-1К-30/РПТА ЯМИД.464318.054

• Кабель управления с разъемами DB-9 ЯМИД.685693.011

• Сетевой кабель ЯМИД.685631.005

• Руководство по эксплуатации

• Паспорт
