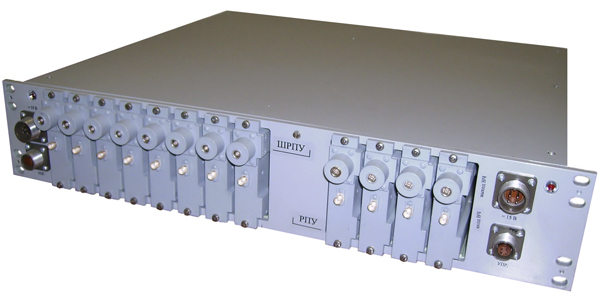

Двенадцатиканальное ШРПУ КВ диапазона ШРПУ-8К/ОП-4К/РПТА-30

ДЕЦИМАЛЬНЫЙ НОМЕР

ЯМИД.464318.029

НАЗНАЧЕНИЕ

Двенадцатиканальное ШРПУ КВ диапазона ШРПУ-8К/ОП-4К/РПТА-30 предназначено для использования в качестве входного аналогового тракта цифрового РПУ КВ диапазона и обеспечивает усиление, фильтрацию принимаемых сигналов и цифровую регулировку коэффициента усиления для обеспечения оптимальных условий работы Блока ЦОС. Используется для задач по обнаружению и пеленгованию, радиоперехвату и техническому анализу радиосигналов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• рабочий диапазон частот - 1,5-30,0 МГц;

• волновое сопротивление – 50 Ом;

• количество каналов ОП - 8шт;

• количество каналов РПТА - 4шт;

• полоса одновременного обзора – 30 МГц;

• коэффициент шума – 15 дБ;

• максимальный коэффициент усиления – 20 дБ;

• диапазон регулировки коэффициента усиления (в сторону уменьшения) – 64 дБ;

• шаг регулировки усиления - 2 дБ;

• подавление паразитных сигналов в полосе частот выше 60 МГц - не менее 100 дБ;

• динамический диапазон по интермодуляционным составляющим 2-го и 3-го порядков приведенных ко входу РПУ, равных 1 мкв - 95/100 дБ;

• габаритные размеры - 19"х2Uх435 мм;

• входные разъемы - СР-50-724ФВ;

• выходные разъемы - LEMO серии 00.250;

• разъемы питания - 2РМД18Б4Ш1В1;

• разъемы управления – 2РМ14Б4Г1В1;

• напряжение питания - 15В;

• интерфейс управления - RS-232.

КОМПЛЕКТ ПОСТАВКИ

• Двенадцатиканальное ШРПУ КВ диапазона ШРПУ-8К/ОП-4К/РПТА-30 ЯМИД.464318.029

• Блок питания БП-302 ЯМИД.469356.039

• Кабель управления с разъемами 2РМ14КУН4Ш1В1 / DB-9(р) ЯМИД.685693.013 – 2 шт.

• Кабель питания с разъемами 2РМД18КУН4Г5В1 / 2РМД18КУН4Ш5В1 ЯМИД.685631.004 – 2 шт.

• Сетевой кабель ЯМИД.685631.005 – 1 шт.

• Руководство по эксплуатации

• Паспорт
