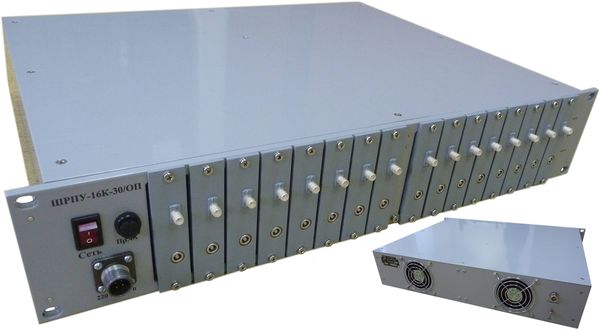

Шестнадцатиканальное ШРПУ КВ диапазона ШРПУ-16К-30/ОП

ДЕЦИМАЛЬНЫЙ НОМЕР

ЯМИД.464318.039

НАЗНАЧЕНИЕ

Шестнадцатиканальное ШРПУ КВ диапазона ШРПУ-16К-30/ОП предназначено для использования в качестве входного аналогового тракта цифрового РПУ КВ диапазона и обеспечивает усиление, фильтрацию принимаемых сигналов и цифровую регулировку коэффициента усиления для обеспечения оптимальных условий работы Блока ЦОС. Используется для задач по обнаружению и пеленгованию радиосигналов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• рабочий диапазон частот - 1,5-30,0 МГц;

• волновое сопротивление – 50 Ом;

• количество каналов ОП – 16 шт.;

• полоса одновременного обзора – 30 МГц;

• коэффициент шума – 5-6 дБ;

• коэффициент передачи – 5-7,5 дБ;

• диапазон регулировки коэффициента усиления (в сторону уменьшения) – 63 дБ;

• шаг регулировки усиления - 1 дБ;

• подавление паразитных сигналов в полосе частот выше 60 МГц - не менее 100 дБ;

• динамический диапазон по интермодуляционным составляющим 2-го и 3-го порядков приведенных ко входу РПУ, равных 1 мкв - 95/100 дБ;

• габаритные размеры - 19"х2Uх360 мм;

• входные разъемы - СР-50-724ФВ;

• выходные разъемы - LEMO серии 00.250;

• разъем питания - 2РМ14Б4Ш1В1;

• напряжение питания - 220 В;

• интерфейс управления - USB.

КОМПЛЕКТ ПОСТАВКИ

• Шестнадцатиканальное ШРПУ КВ диапазона ШРПУ-16К-30/ОП ЯМИД.464318.039

• Кабель управления ЯМИД.685693.014

• Сетевой кабель ЯМИД.685631.005 – 1 шт.

• Руководство по эксплуатации

• Паспорт
