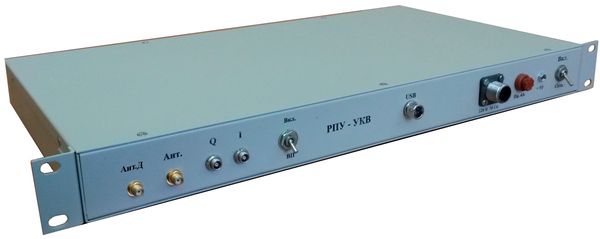

Устройство радиоприемное УКВ диапазона частот РПУ-50У-1/2
ЯМИД.464318.090
ЯМИД.464318.090-01
НАЗНАЧЕНИЕ
РПУ предназначено для усиления, фильтрации, переноса на ПЧ принимаемых сигналов и цифровой регулировки коэффициента усиления в диапазоне частот от 20 до 3000 МГц для обеспечения оптимальных условий работы АЦП.
Когерентный приемник построен по схеме с переносом сигналов на нулевую ПЧ (промежуточную частоту). При этом выход каждого канала физически представляет собой два подканала (квадратуры), каждый из которых поступает на соответствующий вход аналого-цифрового преобразователя (АЦП). Таким образом, для обработки одного канала требуется два канала АЦП.
В данном макете ширина полосы частот сигналов в квадратурах составляет 30 МГц, что соответствует ширине полосы одновременного обзора 60 МГц на соответствующей радиочастоте.
В РПУ встроено устройство ввода питания, предназначенное для обеспечения питания 5,2В антенных усилителей по центральным жилам коаксиальных кабелей.
В РПУ ЯМИД.464318.090 по входу встроен делитель 1/2.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- диапазон рабочих частот - 20...3000 МГц;
- полоса одновременного приема - 60 МГц;
- дискретность перестройки центральной частоты приема - 10 МГц;
- относительная нестабильность опорного генератора - не хуже +5*10-8
- время перестройки на любую рабочую частоту - не более 300 мкс;
- избирательность по побочным каналам приема - не хуже 70 дБ;
- уровень фазовых шумов тракта преобразования (при отстройке10 кГц) - не более -95 дБн/Гц;
- коэффициент передачи (по диапазону частот) - +6...+14 дБ;
- диапазон регулировки коэффициента передачи - 31,5 дБ;
- шаг регулировки коэффициента передачи - 0,5 дБ;
- коэффициент шума (при макс. усилении) - не более 17 дБ;
- точка пересечения ИМ3 по входу - не хуже +22 дБм;
- интерфейс управление - USB;
- тип входных разъемов - SMA;
- тип выходных разъемов - LEMO;
- габаритные размеры - 485x44x240 мм;
- возможность установки в стойку 19”;
- наличие встроенных генераторов калибровочных сигналов;
- электропитание - 220 В / 50 Гц;
- масса - не более 2,5 кг;
- потребляемая мощность - не более 8 Вт.
КОМПЛЕКТ ПОСТАВКИ
- Устройство радиоприемное УКВ диапазона частот РПУ-50У-1/2 - 1 к-т
- Кабель сетевой с разъемами 2РМ14КУН4Г1В1/евровилка ЯМИД.685631.005 - 1 шт.
- Кабель управления с разъемами MS-XS9 / USB ЯМИД.685693.014 - 1 шт.
- Руководство по эксплуатации
- Паспорт
- диапазон рабочих частот - 20...3000 МГц;
- полоса одновременного приема - 60 МГц;
- дискретность перестройки центральной частоты приема - 10 МГц;
- относительная нестабильность опорного генератора - не хуже +5*10-8
- время перестройки на любую рабочую частоту - не более 300 мкс;
- избирательность по побочным каналам приема - не хуже 70 дБ;
- уровень фазовых шумов тракта преобразования (при отстройке10 кГц) - не более -95 дБн/Гц;
- коэффициент передачи (по диапазону частот) - +6...+14 дБ;
- диапазон регулировки коэффициента передачи - 31,5 дБ;
- шаг регулировки коэффициента передачи - 0,5 дБ;
- коэффициент шума (при макс. усилении) - не более 17 дБ;
- точка пересечения ИМ3 по входу - не хуже +22 дБм;
- интерфейс управление - USB;
- тип входных разъемов - SMA;
- тип выходных разъемов - LEMO;
- габаритные размеры - 485x44x240 мм;
- возможность установки в стойку 19”;
- наличие встроенных генераторов калибровочных сигналов;
- электропитание - 220 В / 50 Гц;
- масса - не более 2,5 кг;
- потребляемая мощность - не более 8 Вт.
