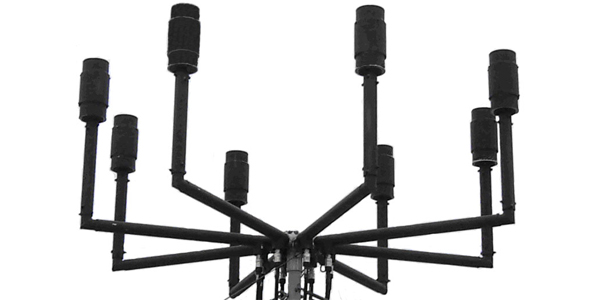

Восьмиэлементная мачтовая антенна РДС-8У

ДЕЦИМАЛЬНЫЙ НОМЕР

ЯМИД.464631.026

НАЗНАЧЕНИЕ

Восьмиэлементная мачтовая антенна РДС-8У предназначена для создания антенных полей пеленгаторных и радиоприемных пунктов на базе восьми активных антенн. Антенные элементы используются в конфигурации МА радиопеленгатора для измерения пространственных параметров электромагнитного поля (пеленга и угла места) от источников радиоизлучений (ИРИ).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• рабочий диапазон частот - 20-3000 МГц;

• диаграмма направленности антенного элемента (АЭ) - круговая;

• количество антенных элементов - 8 шт;

• эффективность АЭ - не менее 1,2 м;

• неидентичность АЭ по полю по фазе/амплитуде - не более ±1 гр / ±0,2 дБ;

• предельная ветровая нагрузка - 20 м/с;

• допустимая температура окружающей среды - от -40 до +50оС;

• допустимая влажность окружающей среды - не более 95% при +20оС;

• габаритные размеры - Ф1770х816 мм;

• масса - не более 35 кг.

КОМПЛЕКТ ПОСТАВКИ

• Восьмиэлементная мачтовая антенна РДС-8У ЯМИД.464631.026

• Кабель мерный (типа RFF 1/2) c ВЧ-разъемами N-типа ЯМИД.468543.040 – 8 шт.

• Руководство по эксплуатации

• Паспорт
