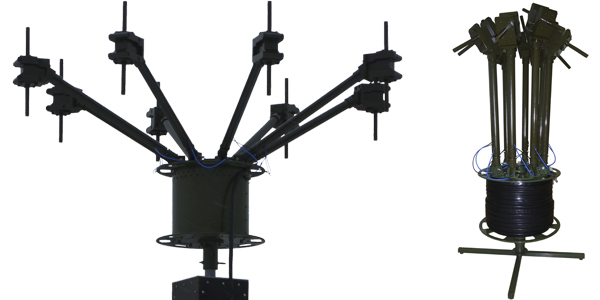

Восьмиэлементная мачтовая антенна с РПУ РДС-8У-РПУ/80/ОП

ДЕЦИМАЛЬНЫЙ НОМЕР

ЯМИД.464648.004

НАЗНАЧЕНИЕ

Восьмиэлементная мачтовая антенна с РПУ РДС-8У-РПУ/80/ОП предназначена для создания антенных полей пеленгаторных и радиоприемных пунктов на базе 8 активных антенн. РПУ предназначено для использования в качестве входного аналогового тракта УКВ диапазона длин волн. РПУ осуществляет ввод питания в АУ АЭ, усиление, фильтрацию, перенос на ПЧ принимаемых сигналов и цифровую регулировку коэффициента усиления.

ОПИСАНИЕ, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Антенные элементы используются в конфигурации МА радиопеленгатора для измерения пространственных параметров электромагнитного поля (пеленга и угла места) от источников радиоизлучений (ИРИ). Кабели снижения наматываются на блок РПУ.

Общие технические характеристики:

• рабочий диапазон частот - 20-3000 МГц;

• тип кабеля/длина - РК50-2-22/до 50 м;

• выходные разъемы - СР-50-154ФВ;

• питание/управление - по сигнальным кабелям;

• вес - не более 50 кг.

Технические характеристики восьмиэлементной мачтовой антенны:

• диаграмма направленности антенного элемента (АЭ) - круговая;

• количество антенных элементов – 8 шт;

• эффективность АЭ - не менее 1,2 м;

• неидентичность АЭ по полю по фазу / амплитуде - не более ±1 гр / ±0,2 дБ.

Технические характеристики РПУ:

• назначение - для задач обнаружения и пеленгования радиосигналов;

• количество каналов – 8 шт. (синхронные);

• центральная частота сигнала ПЧ – 150 МГц (вариант 2 – 125 МГц);

• полоса пропускания по ПЧ по уровню –3 дБ – 80 МГц (вариант 2 – 36 МГц);

• общий коэффициент усиления приемника по выходу ПЧ - более 40 дБ;

• неравномерность коэффициента передачи в рабочем диапазоне частот - не более 12дБ;

• полоса пропускания тракта тюнера по выходу внешней ПЧ - не менее 80 МГц (вариант 2 – 36 МГц);

• неравномерность коэффициента передачи в полосе пропускания тюнера - не более 8 дБ;

• ослабление помехи промежуточной частоты - не менее 80 дБ;

• избирательность по побочным каналам - не менее 70 дБ;

• диапазон уровней входных сигналов относительно 1 мкВ - 100дБ;

• динамический диапазон по интермодуляции 2 и 3 порядка при максимальном усилении - не менее 70дБ;

• уровень фазовых шумов гетеродина тюнера при отстройке на 10кГц - не более 90 дБс/Гц;

• чувствительность по ВЧ входам в полосе 10кГц при превышении уровня сигнала над уровнем шума на 6 дБ - не хуже 0,5 мкВ;

• время перестройки синтезатора с любой рабочей частоты на любую другую рабочую - не более 1,0 мс;

• интерфейс управления изделием - RS485;

• входное напряжение - 48В.

КОМПЛЕКТ ПОСТАВКИ

• Восьмиэлементная мачтовая антенна УКВ диапазона со встроенным РПУ РДС-8У-РПУ/80/ОП ЯМИД.464648.004

• Устройство ввода питания / управления в кабели снижения УВПУ-8-УКВ ЯМИД.468369.001

• Блок питания БП-200-48/10 ЯМИД.469356.047

• Комплект сигнальных и силовых кабелей

• Руководство по эксплуатации

• Паспорт
