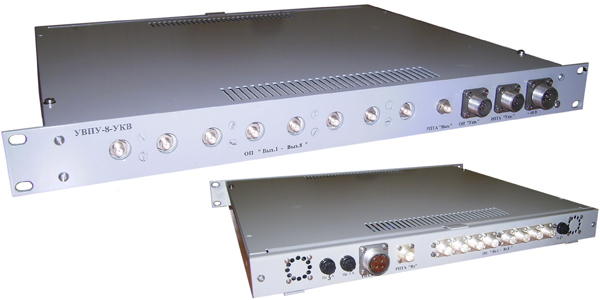

Устройство ввода питания / управления УВПУ-8-УКВ

ДЕЦИМАЛЬНЫЙ НОМЕР

ЯМИД.468369.001

НАЗНАЧЕНИЕ

Устройство ввода питания / управления УВПУ-8-УКВ осуществляет усиление и фильтрацию сигнала на ПЧ, а также обеспечивает электропитанием 48В (по 6-ти кабелям) постоянным током восьмиэлементную мачтовую антенну со встроенным РПУ по соединительным ВЧ-кабелям, не допуская попадания постоянного напряжения на выходы УВПУ и сигнал управления РПУ (по 2-м кабелям).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• рабочий диапазон частот - 20-3000МГц;

• входные (сигнальные) разъемы - СР-50-154ФВ;

• выходные (сигнальные) разъемы - типа «Град»;

• входное напряжение - 48 В;

• разъем питания 2РМД18Б4Ш5В1;

• интерфейс управления - RS-485;

• разъем управления - 2РМ14Б4Ш1В1;

• габаритные размеры - 19"x1Uх380мм.

Внимание!!!

Устройство ввода питания / управления УВПУ-8-УКВ поставляется в составе Восьмиэлементной мачтовой антенны с РПУ РДС-8У-РПУ/80/ОП.
