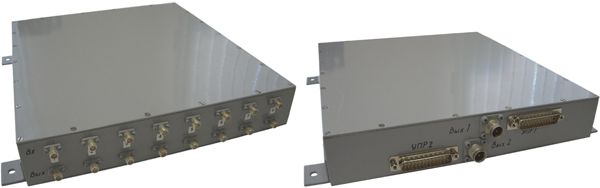

Диаграммообразующее устройство ДОУ-50У-16/2Д

ДЕЦИМАЛЬНЫЙ НОМЕР

ЯМИД.468342.039

НАЗНАЧЕНИЕ

Диаграммообразующее устройство ДОУ-50У-16/2Д предназначено для оперативного формирования диаграммы направленности АФС с минимальной конфигурацией (до 8 элементов), что позволяет осуществлять пространственную селекцию источников сигналов с целью обеспечения оптимальных условий приема.

ОПИСАНИЕ, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Принцип действия ДОУ основан на возможности раздельного управления фазами сигналов каждого элемента антенной системы с последующим их суммированием с целью создания амплитудно-фазового распределения, соответствующего заданной диаграмме направленности антенной решетки.

Технические характеристики:

• волновое сопротивление – 50 Ом;

• рабочий диапазон частот - 110-190 МГц;

• количество входных/сквозных каналов - 8/8 шт;

• количество выходных каналов – 2 шт;

• количество 8-ми канальных модулей ДОУ – 2 шт;

• диапазон сдвига фазы в канале - 0-360 гр;

• интерфейс управления - RS-232;

• питание блока ДОУ - 3В/10мА;

• входные/сквозные разъемы - СР-50-727ФВ;

• выходной разъем - СР-50-150ФВ;

• разъемы питания/управления - DB-25;

• габаритные размеры 280х45х270мм;

• масса - 2,5кг.

КОМПЛЕКТ ПОСТАВКИ

• Диаграммообразующее устройство ДОУ-50У-16/2Д ЯМИД.468342.039

• Кабель питания / управления с адаптером питания ЯМИД.685624.001

• Руководство по эксплуатации

• Паспорт
