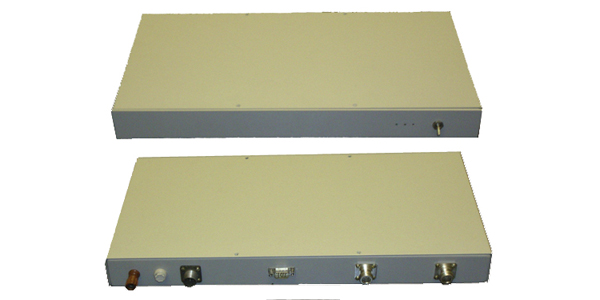

Одноканальное РПУ УКВ диапазона РПУ-1У-80/РПТА

ДЕЦИМАЛЬНЫЙ НОМЕР

ЯМИД.464344.001

НАЗНАЧЕНИЕ

Одноканальное РПУ УКВ диапазона РПУ-1У-80/РПТА предназначено для использования в качестве входного аналогового тракта УКВ диапазона длин волн; осуществляет усиление, фильтрацию, перенос на ПЧ принимаемых сигналов и цифровую регулировку коэффициента усиления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• рабочий диапазон частот - 20-3000 МГц;

• количество каналов – 1 шт.;

• центральная частота сигнала ПЧ – 150 МГц (вариант 2 – 125 МГц);

• полоса пропускания по ПЧ по уровню –3 дБ – 80 МГц (вариант 2 – 36 МГц);

• общий коэффициент усиления приемника по выходу ПЧ - более 40 дБ;

• неравномерность коэффициента передачи в рабочем диапазоне частот - не более 12дБ;

• полоса пропускания тракта тюнера по выходу внешней ПЧ - не менее 80 МГц (вариант 2 – 36 МГц);

• неравномерность коэффициента передачи в полосе пропускания тюнера - не более 8 дБ;

• ослабление помехи промежуточной частоты - не менее 80 дБ;

• избирательность по побочным каналам - не менее 70 дБ;

• диапазон уровней входных сигналов относительно 1 мкВ - 100дБ;

• динамический диапазон по интермодуляции 2 и 3 порядка при максимальном усилении - не менее 70дБ;

• уровень фазовых шумов гетеродина тюнера при отстройке на 10кГц - не более 90 дБс/Гц;

• чувствительность по ВЧ входам в полосе 10кГц при превышении уровня сигнала над уровнем шума на 6 дБ - не хуже 0,5 мкВ;

• время перестройки синтезатора с любой рабочей частоты на любую другую рабочую - не более 1,0 мс;

• интерфейс управления изделием - RS485 (опционально RS-232);

• входное напряжение - 220В/50Гц;

• входной разъем - розетка N-тип;

• выходной разъем - СР-50-154ФВ;

• разъем питания - 2РМ14Б4Ш1В1;

• разъем управления - DB-9;

• габаритные размеры - 19"х1Uх380 мм;

• масса – 3 кг.

КОМПЛЕКТ ПОСТАВКИ

• Одноканальное РПУ УКВ диапазона РПУ-1У-80/РПТА ЯМИД.464344.001

• Кабель управления с разъемами DB-9 ЯМИД.685693.011

• Сетевой кабель ЯМИД.685631.005

• Руководство по эксплуатации

• Паспорт
