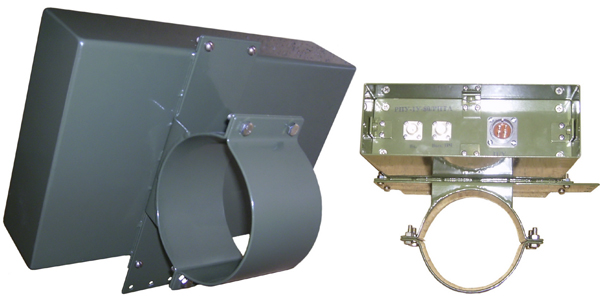

Одноканальное РПУ УКВ диапазона РПУ-1У-80/РПТА (на мачту)

ДЕЦИМАЛЬНЫЙ НОМЕР

ЯМИД.464344.003

НАЗНАЧЕНИЕ

Одноканальное РПУ УКВ диапазона РПУ-1У-80/РПТА (на мачту) предназначено для использования в качестве входного аналогового тракта УКВ диапазона длин волн; осуществляет усиление, фильтрацию, перенос на ПЧ принимаемых сигналов и цифровую регулировку коэффициента усиления. Исполнение для крепления к телескопической мачте Э4.115.006.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• рабочий диапазон частот - 20-3000 МГц;

• количество каналов – 1 шт.;

• центральная частота сигнала ПЧ – 150 МГц (вариант 2 – 125 МГц);

• полоса пропускания по ПЧ по уровню –3 дБ – 80 МГц (вариант 2 – 36 МГц);

• общий коэффициент усиления приемника по выходу ПЧ - более 40 дБ;

• неравномерность коэффициента передачи в рабочем диапазоне частот - не более 12дБ;

• полоса пропускания тракта тюнера по выходу внешней ПЧ - не менее 80 МГц (вариант 2 – 36 МГц);

• неравномерность коэффициента передачи в полосе пропускания тюнера - не более 8 дБ;

• ослабление помехи промежуточной частоты - не менее 80 дБ;

• избирательность по побочным каналам - не менее 70 дБ;

• диапазон уровней входных сигналов относительно 1 мкВ - 100 дБ;

• динамический диапазон по интермодуляции 2 и 3 порядка при максимальном усилении - не менее 70 дБ;

• уровень фазовых шумов гетеродина тюнера при отстройке на 10 кГц - не более 90 дБс/Гц;

• чувствительность по ВЧ входам в полосе 10кГц при превышении уровня сигнала над уровнем шума на 6 дБ - не хуже 0,5 мкВ;

• время перестройки синтезатора с любой рабочей частоты на любую другую рабочую - не более 1,0 мс;

• интерфейс управления изделием - RS485;

• входное напряжение – 48 В;

• входной / выходной разъем – СР-50-154ФВ;

• выходной разъем - СР-50-154ФВ;

• разъем питания / управления - 2РМД18Б4Ш5В1;

• допустимая температура окружающей среды - от -20 до +50 °С;

• допустимая влажность окружающей среды - не более 95% при +20 °С.

КОМПЛЕКТ ПОСТАВКИ

• Одноканальное РПУ УКВ диапазона РПУ-1У-80/РПТА ЯМИД.464344.003

• Комплект сигнальных и силовых кабелей

• Руководство по эксплуатации

• Паспорт
