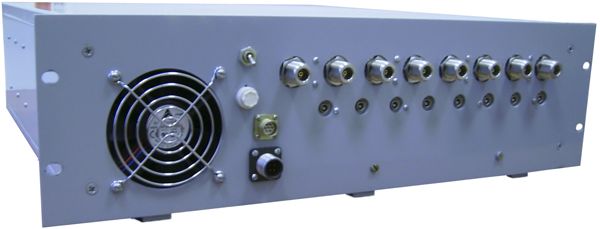

Восьмиканальное РПУ УКВ диапазона РПУ-8У-80/ОП



Восьмиканальное РПУ УКВ диапазона РПУ-8У-80/ОП
ДЕЦИМАЛЬНЫЙ НОМЕР
ЯМИД.464318.051
НАЗНАЧЕНИЕ
Восьмиканальное РПУ УКВ диапазона РПУ-8У-80/ОП предназначено для использования в качестве входного аналогового тракта УКВ диапазона длин волн. РПУ осуществляет ввод питания в АУ АЭ, усиление, фильтрацию, перенос на ПЧ принимаемых сигналов и цифровую регулировку коэффициента усиления. РПУ используется для решения задач обнаружения и пеленгования радиосигналов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  • рабочий диапазон частот - 20-3000 МГц;
  • количество каналов – 8 шт. (синхронные);
  • центральная частота сигнала ПЧ – 150 МГц (вариант 2 – 125 МГц);
  • полоса пропускания по ПЧ по уровню –3 дБ – 80 МГц (вариант 2 – 36 МГц);
  • общий коэффициент усиления приемника по выходу ПЧ - более 40 дБ;
  • неравномерность коэффициента передачи в рабочем диапазоне частот - не более 12дБ;
  • полоса пропускания тракта тюнера по выходу внешней ПЧ - не менее 80 МГц (вариант 2 – 36 МГц);
  • неравномерность коэффициента передачи в полосе пропускания тюнера - не более 8 дБ;
  • ослабление помехи промежуточной частоты - не менее 80 дБ;
  • избирательность по побочным каналам - не менее 70 дБ;
  • диапазон уровней входных сигналов относительно 1 мкВ - 100дБ;
  • динамический диапазон по интермодуляции 2 и 3 порядка при максимальном усилении - не менее 70дБ;
  • уровень фазовых шумов гетеродина тюнера при отстройке на 10кГц - не более 90 дБс/Гц;
  • чувствительность по ВЧ входам в полосе 10кГц при превышении уровня сигнала над уровнем шума на 6 дБ - не хуже 0,5 мкВ;
  • время перестройки синтезатора с любой рабочей частоты на любую другую рабочую - не более 1,0 мс;
  • интерфейс управления изделием - RS485;
  • входное напряжение – 27-48 В;
  • входной разъем – СР-50-439ФВ (опционально N_тип);
  • выходной разъем - Lemo 00.250;
  • ввод питания для АУ - есть;
  • разъем питания - 2РМ14Б4Ш1В1;
  • разъем управления - РС7ТВ;
  • габаритные размеры - 19"х3Uх480 мм;
  • масса – 20 кг.
КОМПЛЕКТ ПОСТАВКИ
  • Восьмиканальное РПУ УКВ диапазона РПУ-8У-80/ОП ЯМИД.464318.051
  • Комплект сигнальных и силовых кабелей
  • Руководство по эксплуатации
  • Паспорт
