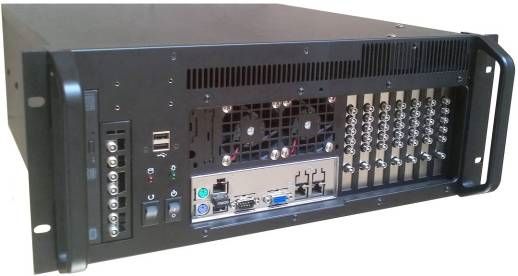

Блок аналого-цифровой обработки сигналов БАЦОС-28/100/ОП



ДЕЦИМАЛЬНЫЙ НОМЕР
ЯМИД.464318.054
НАЗНАЧЕНИЕ
Блок АЦОС предназначен для оцифровки входного потока по 28 каналам посредством 7-ми плат АЦП и цифровой обработки в рамках задач обнаружения и пеленгования ИРИ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Общие технические характеристики:
  • платформа - SuperMicro ServerBoard Intel Xeon;
  • процессор - Xeon – 2 шт.;
  • оперативная память - DDR-4 ECC - 6 ГГб;
  • жесткий диск - 2х SATA II (опционально OCZ Z-Drive R2 p88 PCI-Express SSD 1-2TB);
  • видеокарта - PCI-E 256Мб;
  • количество базовых модулей AMBPEX5/DDR2G/PL/L/FAN СКУЮ.467144.011 - 7;
  • количество субмодулей цифрового приема ADMDDC4x16/A4/L/D4/G100 СКУЮ.468157.022 - 7;
  • синхронная работа каналов АЦП;
  • количество каналов АЦП - 28;
  • синхронизация по GPS - есть (опция);
  • режимы работы - широкополосный и узкополосный;
  • блок питания – 1 кВт;
  • напряжение питания - 220В / 50Гц;
  • габаритные размеры - 19"х4Uх450 мм;
  • масса – не более 20 кг.
Технические характеристики плат 100 МГц (субмодуль ADMDDC4х16 СКУЮ.468157.022):
  • частота дискретизации – 100 МГц;
  • разрядность АЦП – 16 бит;
  • количество каналов АЦП – 4 шт.;
  • количество каналов DDC – до 16 шт.;
  • входная шкала - +-0,5 В;
  • аналоговая полоса входного тракта - 1-150 МГц;
  • входное сопротивление - 50Ом.
КОМПЛЕКТ ПОСТАВКИ
  • Блок аналого-цифровой обработки сигналов БАЦОС-28/100/ОП ЯМИД.464318.054 - 1 шт.
  • Кабель мерный RG-316/U с ВЧ-разъемами LEMO ЯМИД.468543.003 - 7 шт.
  • Руководство по эксплуатации
  • Паспорт
