Блок аналого-цифровой обработки сигналов БАЦОС-4/100/РПТА

НАЗНАЧЕНИЕ

Блок АЦОС предназначен для оцифровки входного потока посредством платы АЦП и цифровой обработки данных в рамках задач радиоперехвата и технического анализа сигналов УКВ диапазона. В БАЦОС полученный широкополосный сигнал преобразуется и сохраняется в буферном накопителе на RAID-массиве. После преобразования широкополосный сигнал отображается в виде спектра и сонограммы на экране ПЭВМ. По команде оператора, либо в автоматическом режиме, требуемый частотно-временной участок широкополосного сигнала может быть преобразован в НЧ-сигнал и далее сохранен в файле и подан на обработку, то есть классификацию, демодуляцию и обработку вторичного протокола.

Программы демодуляции, декодирования и обработки данных для каждого вида передач загружаются с жесткого диска.

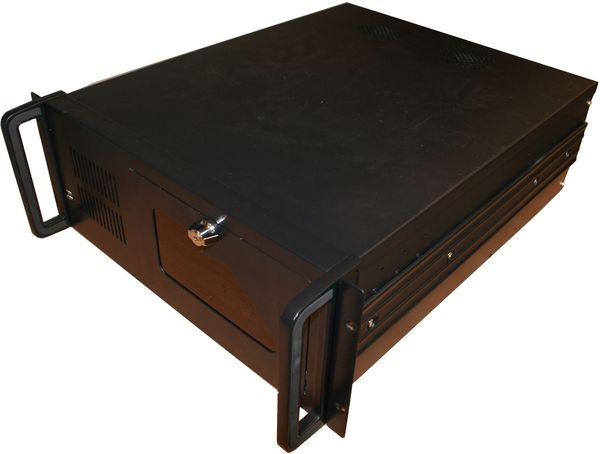

Конструктивно БАЦОС-РПТА состоит из сервера и модуля АЦП, устанавливаемого в слот PCI-E x8 сервера.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики ПЭВМ:

• CPU - не хуже Intel Core i7 2,4 ГГц;
• RAM - не менее 32 ГГб;
• HDD - не менее 8х2Тб;
• Video - не хуже NVIDIA GTX-680M (CUDA);
• ОС - не ниже Windows 7 64-бит;
• количество базовых модулей AMBPEX5/DDR2G/PL/L/FAN СКУЮ.467144.011 - 1;
• количество субмодулей цифрового приема ADMDDC4x16/A4/L/D4/G100 СКУЮ.468157.022 - 1;
• питание - 220 В;
• габаритные размеры - 484х176х510 мм;
• возможность установки в стойку 19”;
• вес (c АЦП) - не более 20 кг.

Характеристики АЦП:

• количество каналов АЦП - 4;
• частота дискретизации - 100 МГц;
• разрядность -16 бит;
• входная шкала - ± 0,5 В;
• аналоговая полоса входного тракта - 0.01…150 МГц;
• входное сопротивление - 50 Ом.
